| محل منبع: | چین |
|---|---|
| نام تجاری: | KINTE |
| گواهی: | ISO90001, ISO14000, Reach, Qualicoat, ROHS |
| شماره مدل: | NH6562 |
| مقدار حداقل تعداد سفارش: | 1000 کیلوگرم |
| قیمت: | negotiable |
| جزئیات بسته بندی: | 80000 تن در سال |
| زمان تحویل: | 10 روز کاری |
| شرایط پرداخت: | L/C، D/P، T/T |
| قابلیت ارائه: | کیسه 25 کیلوگرمی / PE، 875 کیلوگرم / پالت، 17500 کیلوگرم / 20GP |
| سیستم درمان: | 95:5 پلی استر/HAA | شرایط درمان: | 160 × 10 دقیقه |
|---|---|---|---|
| تعداد اسید (mgKOH/g): | 30 تا 35 | ویسکوزیته (mPa·s/200℃): | 600±3700 |
| Tg (℃): | ~ 53 | واکنش پذیری در 180 ℃ (s, 5% T105): | 30±210 |
| خواص: | تسطیح عالی و مقاومت خوب در برابر هوا | کاربرد: | برای سیستم پوشش پودری پلی استر/پریمید |
| برجسته کردن: | رزین پلی استر HAA,رزین پلی استر پخت 160 درجه |
||
رزین پلی استر پخت 160 درجه، رزین پلی استر 95:5 HAA با سطح بندی عالی
◎مقدمه
NH6562 یک رزین کربوکسیل پلی استر اشباع برای سیستم پوشش پودری پلی استر/پریمید با نسبت 95:5 است.
پوشش های پودری به عنوان یک پوشش جامد بدون حلال، انتشار VOC تقریباً صفر دارند و آلودگی محیطی را تا حد زیادی کاهش می دهند.در میان آنها، سیستم پلی استر/هیدروکسی آلکیل آمید (HAA) به دلیل سمی نبودن HAA، تهدیدی برای سلامت انسان ایجاد نمی کند و این مزیت را دارد که دوستدار محیط زیست است.
با این حال، دمای پخت اکثر سیستم‌ها در پوشش‌های پودری 180-200 درجه سانتیگراد است و دمای بالا به معنای مصرف انرژی بیشتر است که برای صرفه‌جویی در مصرف انرژی مفید نیست.NH6562 می تواند به پخت در دمای پایین دست یابد، که نه تنها می تواند مصرف انرژی بیشتر را کاهش دهد و انرژی زیادی را برای کاهش هزینه ها بسیار کاهش دهد، بلکه زمینه کاربرد پوشش های پودری را نیز گسترش دهد.
◎ویژگی های اساسی
تسطیح عالی
خواص مکانیکی عالی
مقاومت خوب در برابر هوا
مناسب برای پخت در دمای پایین در 160 درجه سانتیگراد
◎فرمول پیشنهادی:NH3295H-TGIC
| NH-6562 | XL-552 | پرکننده | عامل جریان | بنزوئین | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎مشخصات I
| ظاهر | تکه های شفاف سفید یا زرد روشن |
| رنگ (50% DMF) | حداکثر: 2 |
| تعداد اسید (mgKOH/g) | 30 تا 35 |
| نقطه نرم شدن (℃) | 95 تا 105 |
| دمای انتقال شیشه ای(℃) | 53 |
| ویسکوزیته ذوب (200℃، مخروط/صفحه، mPa·s) | 3200 تا 4400 |
| واکنش پذیری در 180 ℃ (s, 5% T105) | 180 تا 240 |
| نیاز پخت | 160 × 10 دقیقه |
| بسته بندی | کیسه های پلی اتیلن، وزن خالص 25 کیلوگرم ± 0.1 کیلوگرم / کیسه |
◎مشخصات II
| شرایط اکستروژن | اکسترودر دو پیچ | |
| منطقه I: 90 × 110 ℃ | منطقه II: 110 × 120 ℃ | |
| سرعت انقلاب | 500 تا 1200 دور در دقیقه | |
| ظرافت پودر | ＜100μm | |
| شرایط کاربرد | اسپری الکترواستاتیک با | 40 تا 70 کیلو ولت |
| ضخامت فیلم پوشش | 50 تا 100 میکرومتر | |
| فولاد نورد سرد بدون چربی | 0.5 میلی متر | |
| خواص فیلم | زمان ژل (180 ℃، ثانیه) | 160 تا 220 |
| جریان افقی (180 ℃، میلی متر) | 25 تا 29 | |
| براق (60 درجه) | ≥85% | |
| خمش (φ1mm) | عبور | |
| چسب (1 میلی متر، درجه) | 0 | |
| سختی مداد | ≥1 ساعت | |
| ضربه ای (50 سانتی متر) | عبور | |
◎کد بیشتر
| کد | نسبت | چرخه درمان | مقدار اسید (mgKOH/g) | ویسکوزیته (mPa.s/200℃) | Tg (℃) | واکنش پذیری (s/180℃) | خواص |
| NH6562 | 95/5 | 160 ℃ * 10 دقیقه | 30 تا 35 | 3200 ~ 4400 | ~ 53 | 180-240 | برای پوشش های پودر بیکینگ کم با جریان خوب. |
| NH6563 | 95/5 | 160℃*15 دقیقه | 30 تا 34 | 3100 ~ 4500 | ~ 58 | 150-210 | برای پوشش های پودر بیکینگ کم با جریان خوب و خواص مکانیکی. |
| NH6566 | 95/5 |
155 × 15 دقیقه یا 180 × 6 دقیقه
|
32 تا 38 | 3500 ~ 5500 | 57 | 190-310 | برای پوشش‌های پودری با پخت کم یا پخت سریع با پایداری ذخیره‌سازی خوب و دوام در فضای باز. |
◎ اظهارات:تمام رزین های پلی استر را می توان به صورت غیر قلع (A)، مشعل ضد گاز (G)، تفنگ تریبو (T) و ضد شکوفه (F) سفارشی کرد.

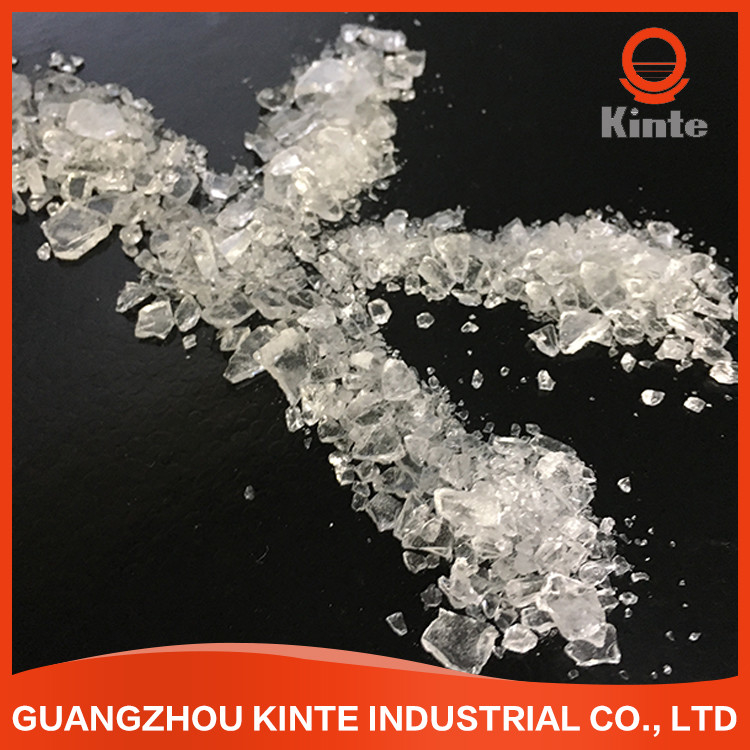

◎نمایش محصول
